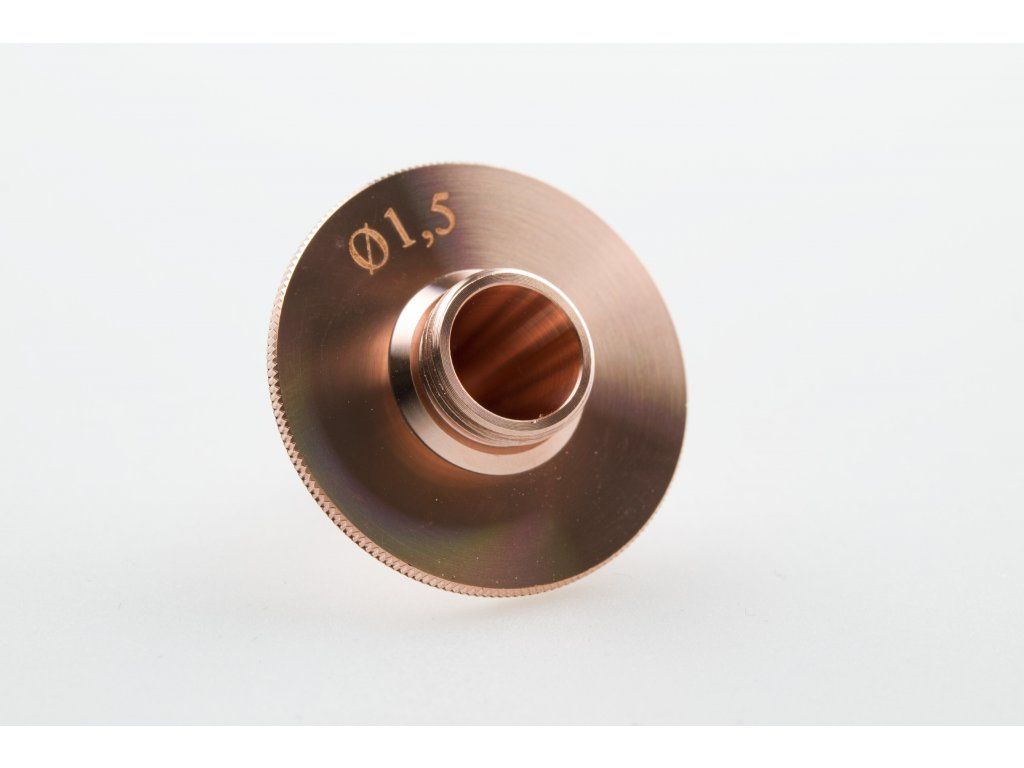

Tryska cylindrická long M11 single

Detailní popis produktu

Hlavní technický popis

Tryska M11 Single cylindrická long je spotřební díl určený pro vláknové řezací lasery používané při 2D řezání dusíkem N2. Tryska usměrňuje proud asistenčního plynu do místa řezu a pomáhá stabilizovat proces řezání, odvod taveniny a kvalitu řezné hrany.

Produkt je řešený ve variantách podle průměru otvoru 1.0 – 2.5 mm. Volba správného průměru závisí na řezaném materiálu, tloušťce plechu, výkonu laseru, tlaku dusíku a nastavené technologii řezu. Menší průměry se používají pro přesnější proudění plynu a jemnější aplikace, větší průměry pro vyšší průtok plynu a silnější materiály podle konkrétních řezných parametrů.

Provedení Single označuje jednostupňovou konstrukci trysky. Cylindrický tvar long je určený pro stabilní vedení proudu asistenčního plynu při 2D řezání a pro použití v kompatibilních řezacích hlavách Raytools, Precitec a Boci. Při výměně je nutné ověřit závit M11, průměr otvoru, délkové provedení long, typ řezací hlavy a shodu s používanou technologií řezání dusíkem.

Vhodné použití

• 2D laserové řezání vláknovým laserem
• řezání dusíkem N2
• řezací hlavy se závitem trysky M11
• kompatibilní hlavy Raytools, Precitec a Boci podle konkrétního typu hlavy
• aplikace vyžadující cylindrickou Single trysku v provedení long
• nastavení průměru otvoru podle materiálu a tloušťky plechu
• výměna opotřebené, znečištěné nebo mechanicky poškozené trysky
• servis a pravidelná údržba řezací hlavy

Důležité parametry pro výběr

• Typ dílu: laserová tryska / řezací tryska
• Provedení: Single
• Tvar: cylindrická
• Délkové provedení: long
• Závit: M11
• Průměr otvoru: varianty 1.0 – 2.5 mm
• Kompatibilita: Raytools / Precitec / Boci podle typu hlavy
• Použití: 2D laserové řezání
• Asistenční plyn: dusík N2
• Typ laseru: vláknový řezací laser
• Funkce: usměrnění asistenčního plynu, stabilizace řezu a odvod taveniny
